雷达

是利用目标对电磁波的反射或散射现象

来进行探测的设备

“探地雷达”是一种特殊的雷达

它利用电磁波来探测地面下的目标

并确定其深度和位置等信息

探地雷达技术

是地球物理学界重要的物探手段

具有高效率、高分辨、无污染、探测结果直观等优势

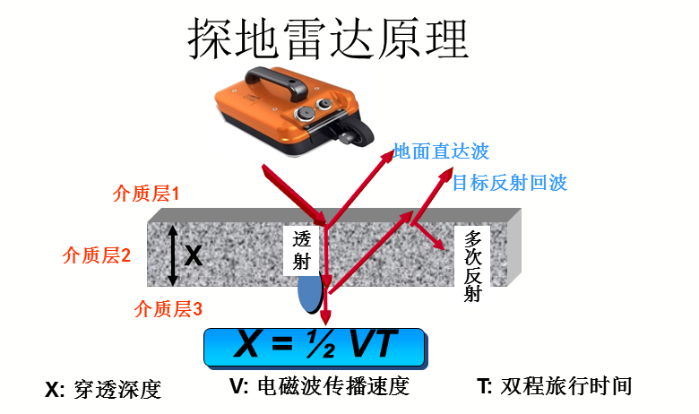

探地雷达工作时

向地下介质发射一定强度的电磁波

电磁波在传播时

遇到存在电磁特性差异的地下目标体

如空洞、水、地质分层等

发生反射或散射

通过接收天线接收信号

根据回波信号的幅度、时延、形状及频谱特性等参数

解译出目标深度、位置、尺寸甚至材质等特性

20世纪80年代

探地雷达开始在国内民品市场上应用

主要用于铁路和公路隧道的

衬砌施工质量检测

以及超前地质预报等

近年来

探地雷达技术的应用稳步发展

进而迈入成熟期

在各领域得到愈来愈广泛的应用

目前

在隧道检测、沥青厚度检测

地质勘察、建筑物结构检测

道路塌陷探测、水利工程检测等领域

应用技术均已十分成熟

在科技考古、白蚁防治等

新兴热点领域

技术日臻完善

应用正蓬勃发展

22所探地雷达技术应用团队

从1980年开始

进行地下目标探测技术的研究

至今已经40余年

自主研制出

国内首套成品探地雷达

国内第一台小型化主机

……

获得科技进步一等奖

已成为行业内的领头羊

在国际上也是佼佼者

地下空间

被誉为陆地、海洋、天空之外的

“第四国土”

不仅是城市发展的新空间载体

作为国土资源的有机组成部分

更是重要的战略性资源

作为军工央企国家队

22所探地雷达技术应用团队

肩负使命责任

不断精湛技艺 拓展应用领域

为国探秘 护民平安

大爱电波 科技救援

2008年汶川地震发生后

团队自主研发的

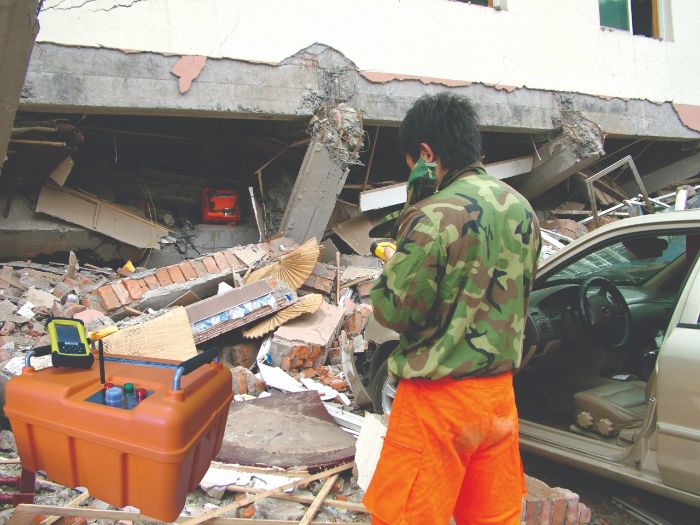

生命搜救雷达

第一时间进入灾区

成功找到并救出21名被困人员

生命搜救雷达是一种

微波生命探测设备

该设备向建筑物废墟下发射超宽带电磁脉冲

电磁波会对前方遇到的

人体生命活动

如呼吸、心跳、身体蠕动等

产生反射信号

处理后还原成人体生命特征

从而实现“生命探测”的功能

科技造福人类

是技术对社会最大的贡献

团队也因此荣获

国家技术发明二等奖

珠峰测高 精准担当

2020年12月8日

国家主席习近平

同尼泊尔总统班达里互致信函

共同宣布

珠穆朗玛峰8848.86米高程

这背后，有22所研制的

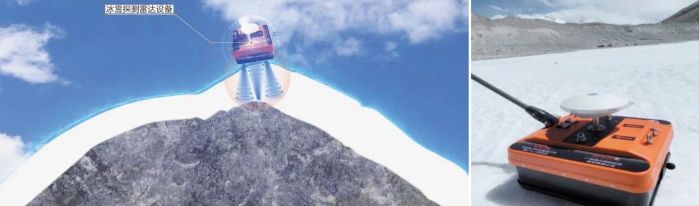

雪深雷达探测仪

精准助力

整个高程测量过程

可以简化为一个减法计算过程

首先利用卫星定位和三角交会法

测量出珠峰峰顶的高程

再用雪深雷达探测仪

精准探测珠峰峰顶的冰雪层厚度

两者相减便得到了

珠峰山体的真实高程

对于技术指标要求极高的

精准探测

雪深雷达探测仪的绝妙之处在于

在珠峰测高中

排除掉积雪厚度的“虚高”指数

就像是我们量身高时

去掉“身高不够、发型来凑”的

头发厚度

科技考古 提前探秘

四川三星堆遗址

是我国乃至世界上最重要的考古发现之一

2020年5月

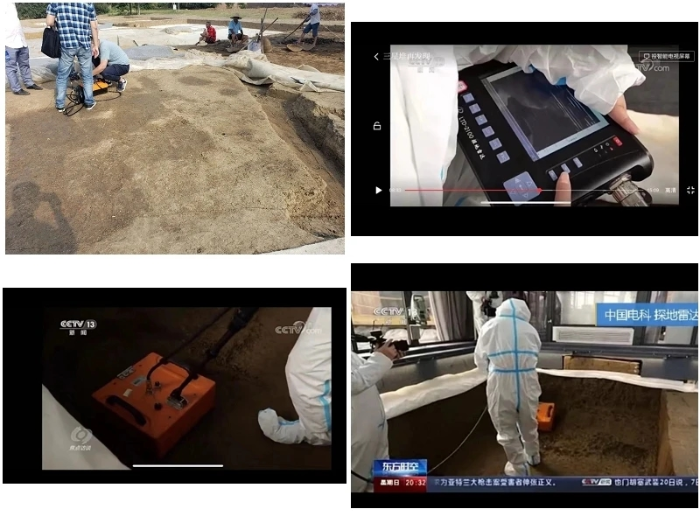

团队对三星堆其中一处祭祀坑遗址进行

雷达扫描

助力考古团队

对尚未发掘的遗址进行预先探测

由于埋藏文物的介电特性

与周围土质存在较大差异

会造成雷达电磁波

能量、幅度、同相轴连续

及反应图像上出现突变反应

通过电磁波的反射

可以探测到文物的

埋藏深度、大小及数量等

为文物保护和后续开挖工作

提供预先研判依据

以技术手段赋能科技考古

北京奥运 安全保障

2008年

第29届夏季奥运会在北京举办

会前务必排除一切安全隐患

团队受邀使用

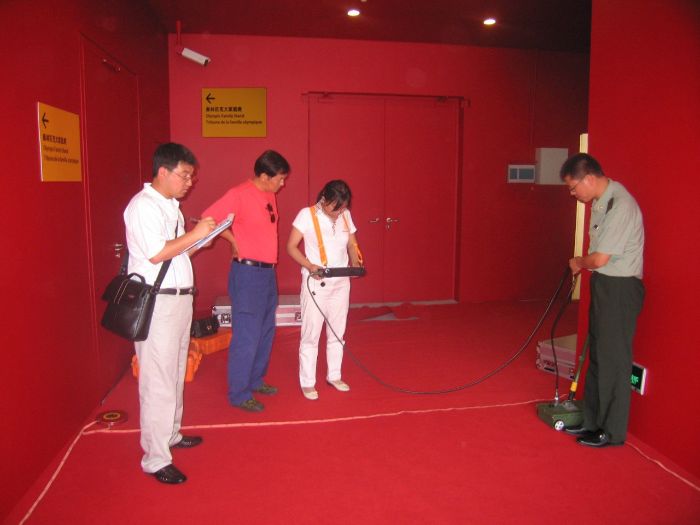

浅地表小目标雷达成像仪

对奥运主场馆中的

观礼台及贵宾通道等重要设施

进行了全方位扫描

排查可能存在的

预埋窃听器、炸药等高风险装置

保障了北京奥运会成功开幕

一次次勇于担当

一项项关键核心突破

一批批高端创新装备

为更深层次的地下空间研究与开发

提供了更多可能

未来，团队还将进行更多探索

以电波“智造”

锻造解决地下“疑难杂症”的

大国重器
