1、概述
LJQJ-1型机场起降自动跟踪系统能够在近降落阶段和起飞阶段对飞行全过程进行全天候的跟踪、监视，通过跟踪视频提前发现飞机降落前和起飞时的异常情况；与雷达联动时，可提供飞机理想下滑轨迹、方位偏离允许范围和实际下滑轨迹、方位信息等，引导飞行员下滑飞行，当下滑偏离异常时，系统预警提示飞机下滑时的异常情况，保障飞行安全；实时监视识别飞机机型和飞机起落架收发情况，提升飞行安全保障能力；具有视频和数据的存储和飞行起降视频信息分发功能；系统通过查询和调用回放飞机降落、起飞过程的历史视频，可分析评估飞行效果，也能为事后取证和分析原因提供参考。
该系统可应用在相关陆上机场、训练场等，辅助飞行训练及进行事后飞行评估，为飞行起降安全提供保障。
本系统为中国电科27所自研产品，所用部件均为自研或国产品牌，拥有自主知识产权。
图 1设备示意图

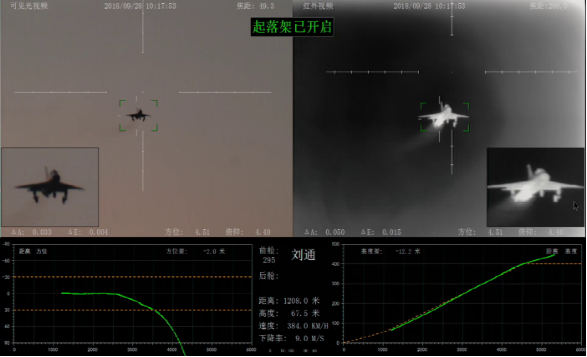

图 2机型/起落架识别
图 3起飞监视 图 4降落监视
2、组成
本系统主要由光电跟踪仪、操控终端以及视频存储设备等部分构成。其中光电跟踪仪主要包括可见光摄像机、红外热像仪、伺服转台，操控终端主要包括4台监控管理/信号处理计算机、操纵手柄等。
3、功能
本系统具有跟踪测量功能、辅助指挥功能、监控管理功能。具体功能如下所示：
（1）跟踪监视
u提供可见光、热成像手段，具备热成像强光保护功能，实现飞机昼夜跟踪监视；
u自动捕获飞机目标，通过预先设置方位/区域自动捕获飞机目标并跟踪监视，提供飞机起降过程中高低、方位角信息；
u可手动控制跟踪飞机目标。
（2）目标识别
u可自动识别飞机机型；
u可自动识别飞机起落架，判断起落架是否放下；
u支持雷达联动，可在监控视频画面中显示飞机方位、下滑轨迹等，监视飞机对准理想轨迹的情况，辅助指挥人员进行着陆指挥。
（3）监控管理
u跟踪视频实时监视、自动存储、检索回访；
u显示并记录飞机进近飞行数据。
4、主要技战指标
4.1整体技战指标
（1）品牌：国产。
（2）识别目标尺寸：晴朗天气等大气能见度允许情况下：
1可见光成像可识别尺寸≥12m×5m目标；
2热成像可识别尺寸≥12m×5m目标。
（3）跟踪成像距离：晴朗天气等大气能见度允许情况下：
1可见光成像跟踪距离≥25km；
2热成像跟踪距离≥20km。
（4）起落架识别距离：晴朗天气等大气能见度允许情况下：
1可见光成像识别距离≥8.6km；
2热成像识别距离≥6.6km。
（5）机型识别距离：晴朗天气等大气能见度允许情况下：
1可见光成像识别距离≥15km；
2热成像识别距离≥10km。
4.2配套设备技战指标
（1）镜头：图像：1可见光成像分辨率≥3840×2160；
2热成像分辨率≥1280*1024。
CCD尺寸：1/1.8英寸；
透雾：可见光镜头光学透雾，透雾倍数≥1.5倍；
对焦：自动变焦、聚焦；
防抖：光学防抖。
（2）镜头：转台精度：不低于0.01°；
转台角度：1水平连续旋转360°；
2俯仰旋转-30°到90°。
转台角速度：1水平旋转最大角速度≥50/s；
2俯仰旋转最大角速度≥25°/s。
转台预置位：≥128个。
（3）室内设备：工作温度：0°~40°。
（4）室外设备：工作温度：-20°~60°；
IP防护等级：≥IP66；
防雷保护：自动防雷保护
（5）视频存储：存储容量：≥64T；
编码格式：H.264或H.265等编码格式；
备份功能：实时备份。
（6）操控终端：数量≥4：国产品牌；
CPU：≥4核；
内存：≥8G；
显卡：≥2G 独显；
显示器分辨率：≥1920×1080；
硬盘容量≥1T
配套键盘、鼠标。
5、特点
（1）高精度、多手段、综合一体化飞机起降跟踪监视总体技术。
（2）基于机器学习的机型、起落架收放状态等信息的自动识别技术。
（3）雷达联动模式下降落轨迹偏差指示技术。
（4）基于多源数据的飞行评估技术。
